Vysokotlaké odstředivé ventilátory-
QIYUE VENTILÁTOR · VYSOKÝ-TLAK PRŮMYSLOVÉHO VZDUCHU
Vysokotlaké odstředivé ventilátory-
8-09, 9-12, 9-19, 9-26 a 10-16 řady odstředivých ventilátorů pro vysoce odolné průmyslové vzduchové systémy, nucený přívod vzduchu, foukání pece, pneumatickou dopravu a proudění vzduchu procesním zařízením. Začněte s požadovaným průtokem vzduchu a tlakem, poté potvrďte vhodnou řadu ventilátorů od aktuálního provozního bodu.
ROZSAH PRODUKTOVÉ RODINY
Pro systémy, kde se volí tlakový a odporový pohon ventilátoru
Vysokotlaké odstředivé ventilátory se používají tam, kde proudění vzduchu musí překonat značný odpor potrubí, tlakovou ztrátu zařízení, filtry, trysky, součásti pece nebo odpor dopravního-systému. Vhodná řada je určena úplným provozním bodem, nikoli pouze výkonem motoru nebo číslem modelu.
Samotný tlak nestačí.
Průtok vzduchu a tlak musí být potvrzeny ve stejném pracovním bodě. Teplota plynu, prašnost, poloha ventilátoru, rychlost motoru, uspořádání převodovky a směr instalace, to vše může ovlivnit konečný výběr modelu.
01 · SORTIMENT PRODUKTŮ
Porovnejte řadu pěti-vysokotlakých odstředivých ventilátorů
Těchto pět sérií pokrývá různé směry proudění vysokotlakého-průmyslového vzduchu. Níže uvedené popisy pomáhají určit výchozí bod; konečný výběr musí být ještě porovnán s údaji o skutečném výkonu.
FUKÁNÍ PECE · PŘÍVOD VYSOKÝ-TLAKÉHO VZDUCHU

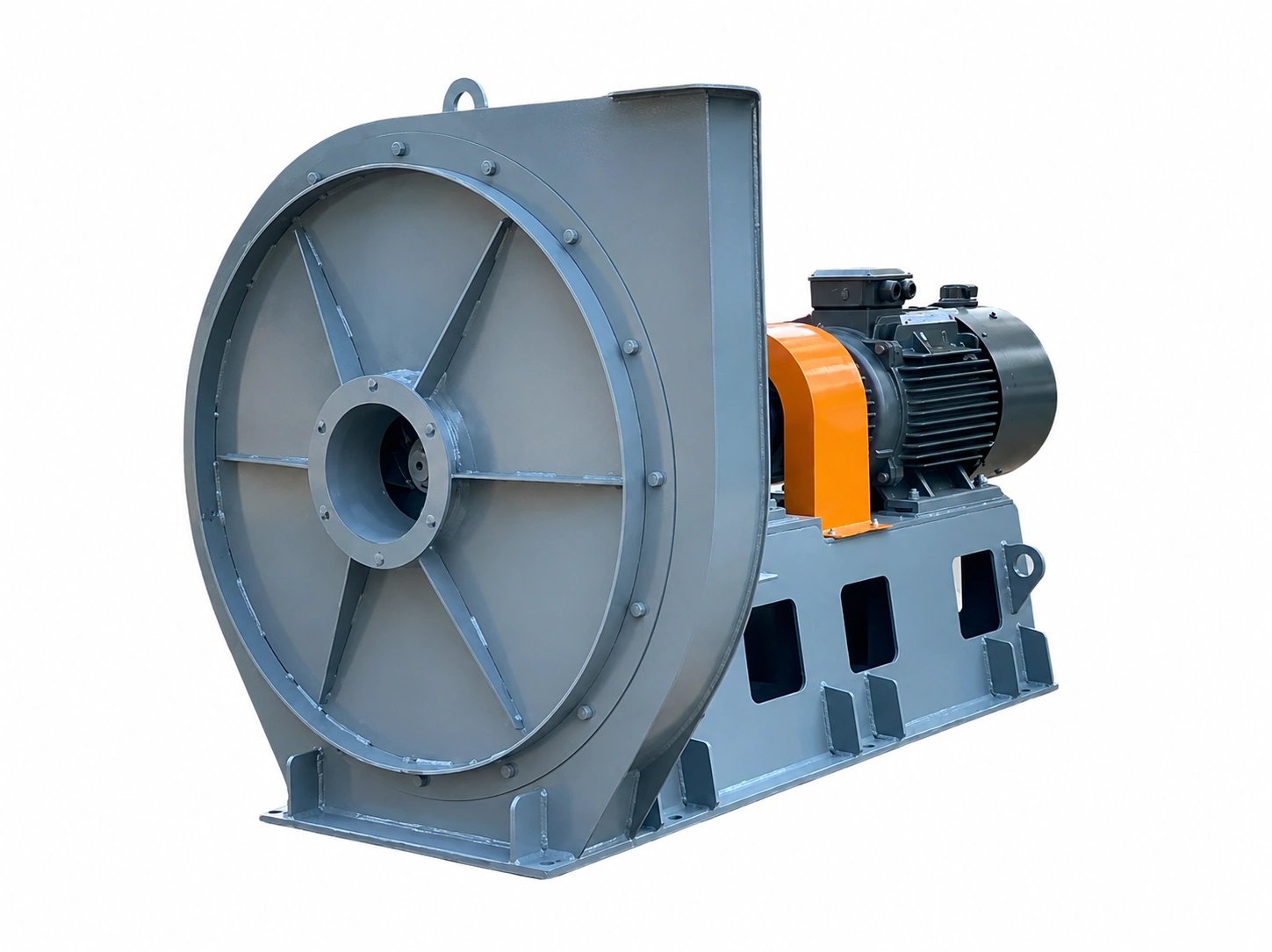

8-09 Vysokotlaký odstředivý ventilátor
Vysokotlaký{0}}ventilátor pro foukání pece, přívod spalovacího-vzduchu, průmyslový procesní vzduch a prověřené činnosti při dopravě čistého-vzduchu vyžadující silnější tlak.
ROLE Zdroj vysokého-tlaku
SYSTÉM Pec / Proces
KONTROLA Průtok vzduchu + tlak
VYSOKÁ ODOLNOST · PROCESNÍ DODÁVKA VZDUCHU

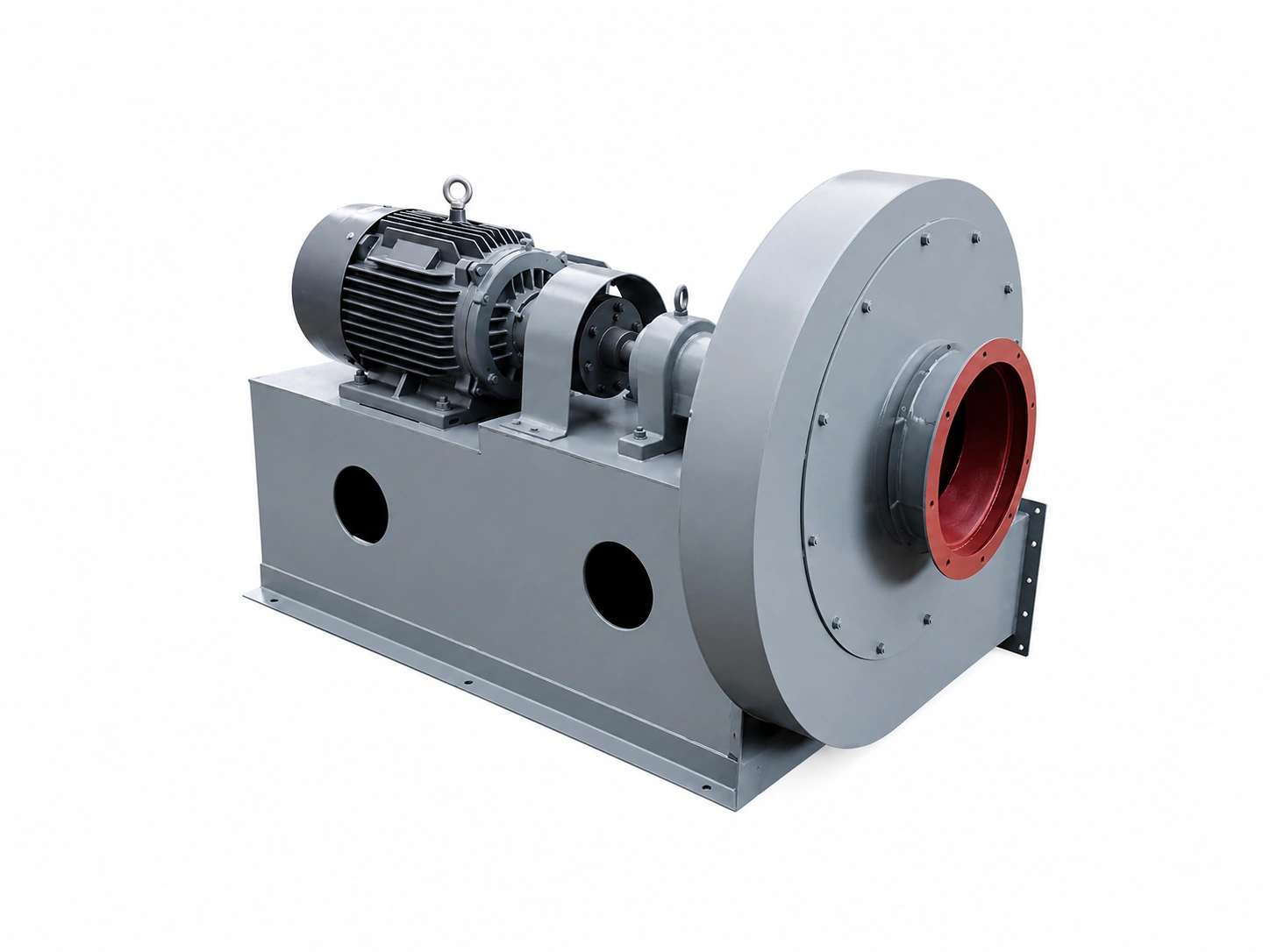

9-12 Vysokotlaký odstředivý ventilátor
Směr vysokotlakého ventilátoru pro delší potrubní systémy, přívod vzduchu do pece a průmyslová zařízení, kde je nutné překonat značný odpor systému při požadovaném průtoku vzduchu.
ROLE Vyšší Odpor
SYSTÉM Potrubí / pec
KONTROLA Totální odpor
TLAK-PRVNÍ PŮSOBENÍ · NUCENÝ VZDUCH

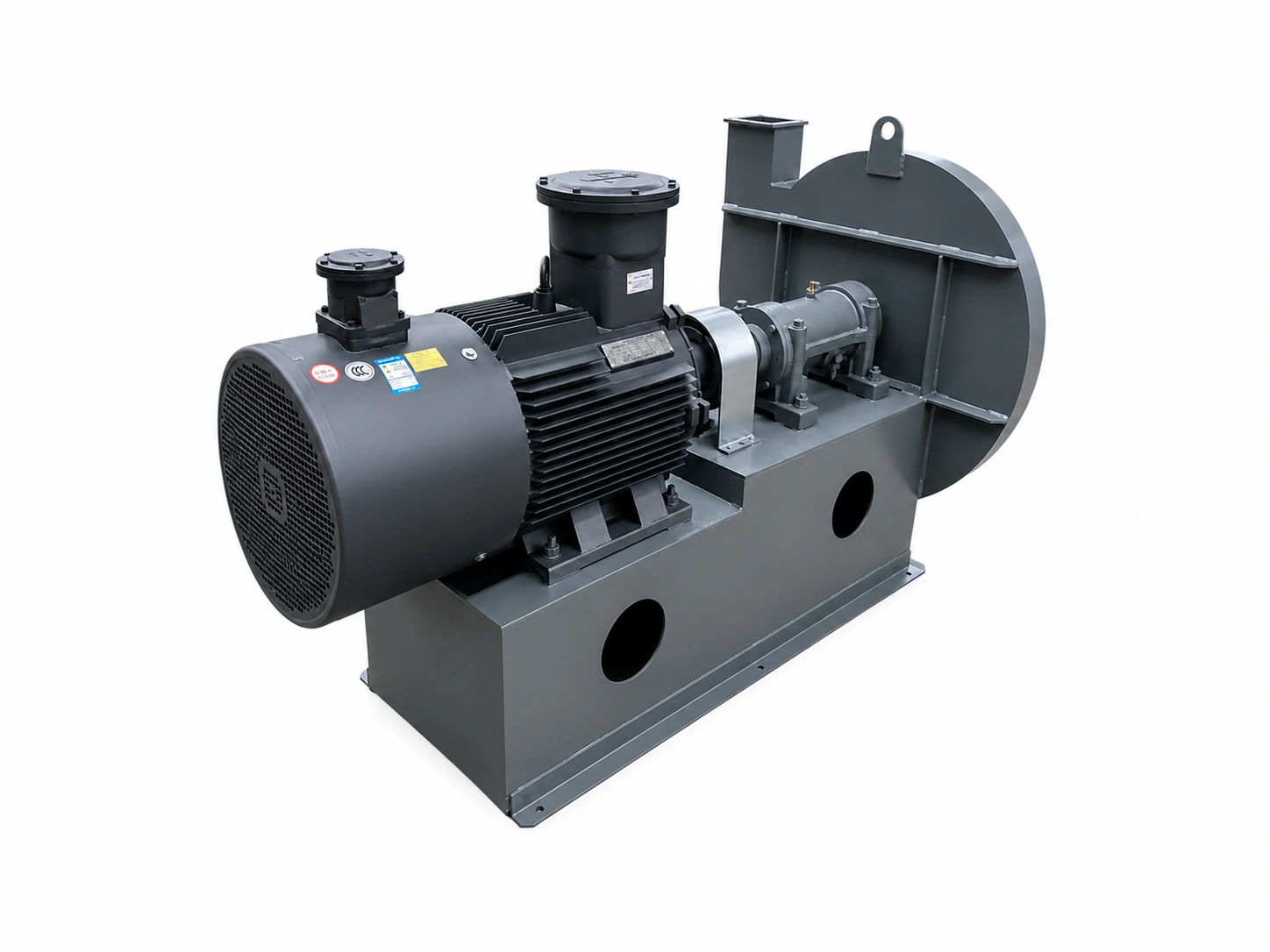

9-19 Vysokotlaký odstředivý ventilátor
Tlak-první směr ventilátoru pro nucený vzduch, podporu spalování, pneumatickou dopravu čistého vzduchu-a další průmyslové systémy se značným odporem potrubí nebo zařízení.
ROLE Tlak-První povinnost
SYSTÉM Nucený vzduch / doprava
PRACHOVÁ STRANA Zkontrolujte pozici ventilátoru
VYŠŠÍ PRŮTOK VZDUCHU + TLAK · TĚŽŠÍ ZATÍŽENÍ
9-26 Vysokotlaký odstředivý ventilátor
Směr vysokotlakého odstředivého ventilátoru pro systémy kombinující značný odpor s většími požadavky na proudění vzduchu, včetně průmyslového nuceného vzduchu, přívodu vzduchu do pece a dopravy.
ROLE Průtok vzduchu + tlak
SYSTÉM Těžký průmyslový vzduch
KONTROLA Křivka + zatížení motoru
VYSOKOTLAKÝ-NÁTĚŽNÍK · ZPRACOVANÝ VZDUCH

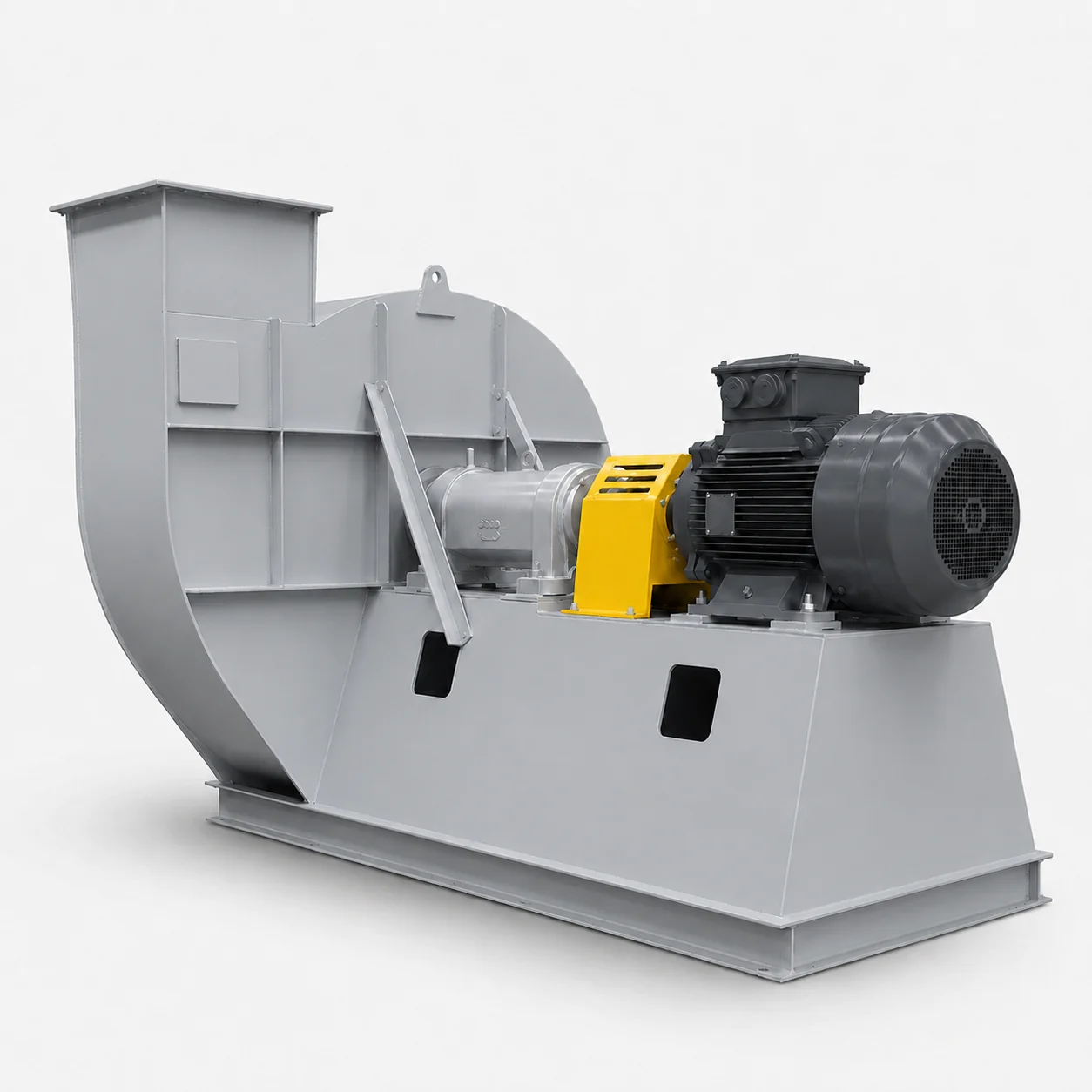

10-16 Vysokotlaký odstředivý ventilátor
Silný-vysokotlaký-směr ventilátoru pro průmyslové nucené větrání, přívod vzduchu z pece a proudění vzduchu pro dopravu materiálu-vyžadující vyhrazený{3}}provozní bod kontroly.
ROLE Vysoký-nátlak
SYSTÉM Pec / Procesní vzduch
POTVRDIT Povinnost + rozložení
02 · POROVNÁNÍ SÉRIE
Začněte se systémovou povinností, nikoli názvem série
Tato tabulka je předběžným vodítkem pro výběr. Konečná velikost ventilátoru, rychlost a motor musí být potvrzeny z požadovaného provozního bodu-tlaku proudění vzduchu a skutečného stavu systému.
| Série | Primární směr | Typický systém | Hlavní kontrola |
|---|---|---|---|
| 8-09 | Foukání vysokým-tlakem | Pec / procesní vzduch | Průtok vzduchu + tlak |
| 9-12 | Doručení s vysokým-odporem | Dlouhé potrubí / zařízení | Odolnost systému |
| 9-19 | Tlak-první povinnost | Nucený vzduch / doprava | Tlak + poloha ventilátoru |
| 9-26 | Vyšší průtok vzduchu + tlak | Silné-vzduchové systémy | Křivka + zatížení motoru |
| 10-16 | Těžký-vysoký tlak | Pec / proces / doprava | Provozní + mechanické uspořádání |
03 · LOGIKA VÝBĚRU
Šest kontrol před výběrem řady ventilátorů
Volba vysokotlakého ventilátoru je-výpočtem provozního bodu. Výkon motoru nebo známé číslo modelu samy o sobě nemohou potvrdit, zda bude ventilátor odpovídat připojenému systému.
01
Požadovaný průtok vzduchu
Potvrďte m³/h nebo CFM při skutečných provozních podmínkách.
02
Požadovaný tlak
Potvrďte, zda je hodnota projektu statický nebo celkový tlak.
03
Zdroj odporu
Potrubí, filtry, kolektory, trysky a procesní zařízení.
04
Střední stav
Zkontrolujte složení plynu, teplotu, vlhkost a prach.
05
Motor a pohon
Uspořádání napětí, frekvence, rychlosti a přenosu.
06
Instalace
Otočení, úhel výtlaku, prostor a připojení potrubí.
04 · APLIKACE
Běžné průmyslové systémy s vysokým{0}}odporem
Typ aplikace identifikuje směr spouštění, ale skutečný ventilátor ještě musí být potvrzen z odporu systému a požadovaného provozního bodu.
Nucený tah
Systémy spalovacího vzduchu, spalovacího vzduchu a průmyslového-vzduchu.
Zobrazit aplikaci →Pneumatická doprava
Vyšší-průtok vzduchu pro recenzované dopravní systémy.
Zobrazit aplikaci →Sběr prachu
Vysoký-odpor kolektoru a čisté{1}}stranné odsávací systémy.
Zobrazit aplikaci →Pec a procesní vzduch
Pece a průmyslová zařízení vyžadující řízený vysokotlaký-vzduch.
Zobrazit aplikaci →05 · VÝMĚNA STÁVAJÍCÍHO VENTILÁTORU
Výměna stávajícího vysokotlakého-ventilátoru?
Když chybí původní proudění vzduchu nebo tlak, zbývající mechanické informace mohou stále pomoci rekonstruovat pravděpodobný provoz. Nevyměňujte ventilátor pouze z napájení motoru.
Typový štítek ventilátoru a stávající model
Výkon motoru, otáčky, napětí a frekvence
Vstupní a výstupní rozměry
Průměr oběžného kola, pokud je měřitelný
Směr otáčení a vypouštění
Stávající kresby, fotografie nebo křivka výkonu
PROVOZNÍ HRANICE
Vysoký tlak neznamená každou obtížnou službu
Zvláštní podmínky média mohou vyžadovat jinou rodinu ventilátorů, materiál nebo mechanickou konstrukci, i když požadavek na tlak spadá do rozsahu vysokého-tlaku.
Korozivní plyn:recenze FRP, termoplast, nerezová ocel nebo speciální slitiny.
Nebezpečí výbuchu:prostudujte si požadavky na konstrukci a motory-odolné proti výbuchu.
Vysoká teplota:zkontrolovat kotel, pec nebo-vysokoteplotní konstrukci.
Brusný prach:zkontrolujte ochranu proti opotřebení a polohu ventilátoru.
Doprava velmi vysokým-tlakem:může být zapotřebí jiné řešení dmychadla nebo zdroje vzduchu-.
06 · RFQ
Před výběrem série odešlete pracovní bod
QIYUE FAN může zkontrolovat řady 8-09, 9-12, 9-19, 9-26 a 10-16 podle průtoku vzduchu, tlaku, odporu systému, stavu média a požadavků na instalaci.
DOPORUČENÉ ÚDAJE o RFQ
Proudění vzduchu· Tlak · Odpor systému · Teplota · Střední / Prach · Napětí / Frekvence · Rotace / Výstup · Množství / Místo určení
