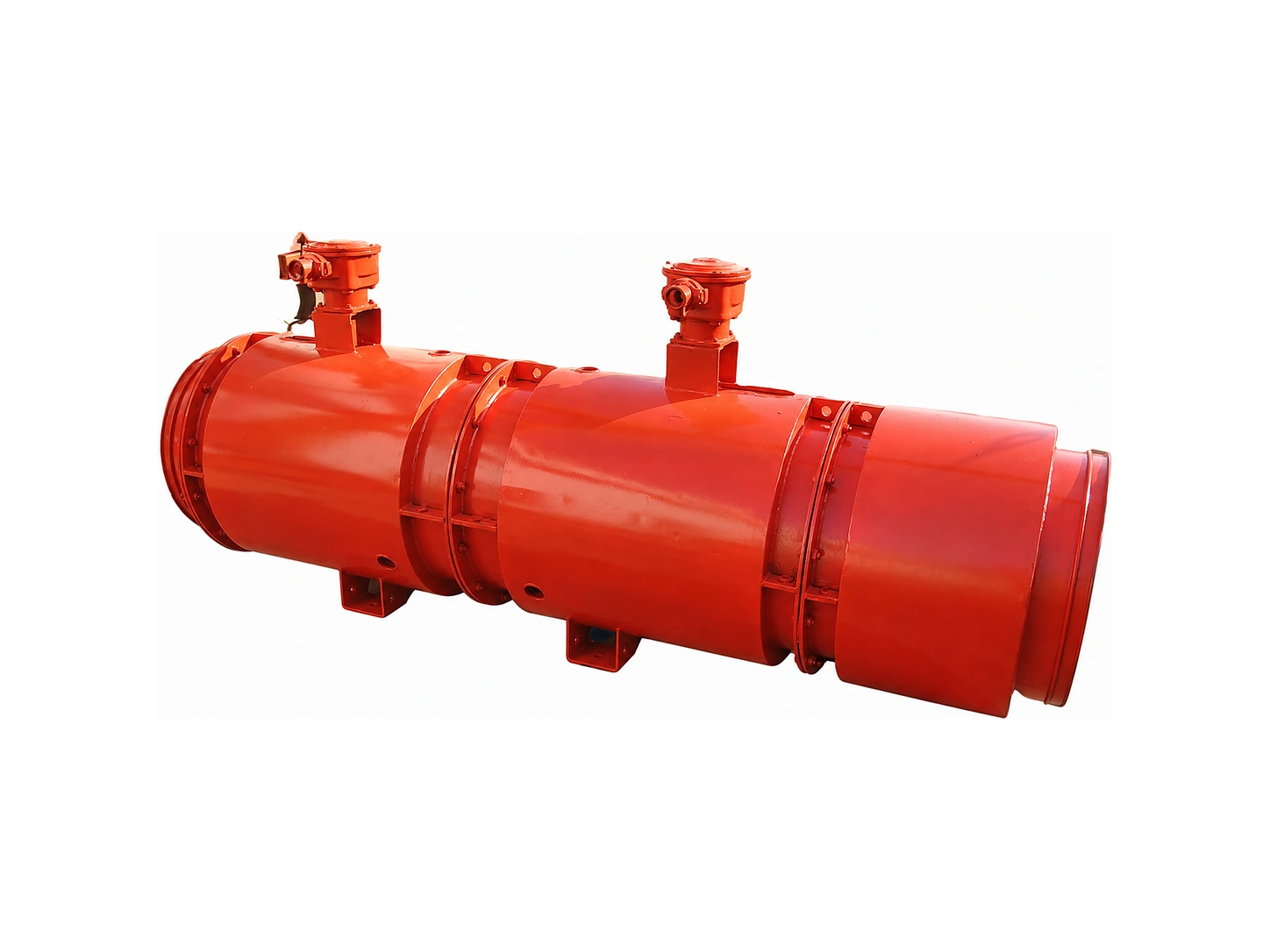

FBD Series Explosion-Proof Press-V pultu-Otočný místní ventilátor
FBD Series Explosion-Proof Press-In Counter-Rotating Local Ventilation Fan ventilátor je určen pro podzemní poruby uhelných dolů, důlní cesty, komory a projekty větrání tunelů. Používá se hlavně jako lis-ve ventilátoru místního větrání, který dodává čerstvý vzduch na pracovní plochu. Ventilátor využívá dvou-protiběžně{7}}rotující axiální strukturu, nehořlavé motory YBF a flexibilní celý-stroj nebo stupňovitý provoz, díky čemuž je vhodný pro přívod vzduchu na dlouhé-vzduchy za různých podmínek odporu ventilace.
Stiskněte tlačítko -V místním větrání pro čela uhelného dolu
Řada FBDExplosion{0}}Proof Press-InMístní větrací ventilátor
FBD Series Explosion-Proof Press-In Counter-Otočný ventilátor místního větrání se používá hlavně pro poruby podzemních uhelných dolů, důlní cesty, komory a projekty větrání tunelů.
Je navržen tak, aby přiváděl čerstvý vzduch na pracovní plochu pomocí tlakové{0}}ventilace. Ventilátor využívá dvou-protiběžně{3}}rotující strukturu axiálního proudění a lze jej použít jako kompletní jednotku nebo stupňovitě podle různých požadavků na ventilační odpor.
Stiskněte -Zaměřeno na ventilaci
Typ ventilace
Stiskněte-v místní ventilaci
Struktura ventilátoru
Dvoustupňový-počítač{1}}rotující
Rozsah proudění vzduchu
89–1880 m³/min
Celkový tlak
256–9930 Pa
Navrženo tak, aby dodávalo čerstvý vzduch do podzemních pracovních ploch
Řada FBD se liší od odsávacího ventilátoru pro místní ventilaci. Používá se k lisování-ve ventilaci, přivádí čerstvý vzduch vzduchovým potrubím do podzemních čel, komor a výkopů na vozovkách.
Ventilátor lze umístit na podlahu vozovky nebo zavěsit na zeď vozovky. Je vhodný pro podzemní lokální větrání uhelných dolů, kde je teplota plynu -20 stupňů až +40 stupňů a prašnost dopravovaného vzduchu není větší než 200 mg/m³.
Ventilátor by měl být instalován v proudu nasávaného vzduchu, kde je koncentrace metanu pod schváleným bezpečnostním limitem. Pokud koncentrace metanu překročí povolenou hodnotu, musí být v souladu s bezpečnostními požadavky uhelných dolů odpojeno napájení.
Stiskněte tlačítko -V pracovní logice ventilace
PŘÍVOD VZDUCHU
Dodávka čerstvého vzduchu
Ventilátor tlačí čerstvý vzduch potrubím do čela nebo podzemní komory.
VZDÁLENOST
Zásobování na dlouhé{0}}vzdálenosti
Vhodné pro větrání dlouhých vozovek; za vhodných podmínek lze vzduch přivádět na velké vzdálenosti bez častého pohybu ventilátoru.
POSTUPNÉ POUŽITÍ
Celý nebo jevištní provoz
Ventilátor lze použít jako kompletní jednotku nebo po stupních, aby vyhovoval různým podmínkám odporu.
ENERGIE
Snížené plýtvání energií
Postupný provoz pomáhá snížit zbytečnou spotřebu energie ventilace, když není vyžadován plný tlak.
Struktura a provozní výhody
Funkce
Konfigurace
Přínos pro tisk-ve ventilaci
Rotující-struktura čítače
Dva axiální stupně se otáčejí v opačných směrech
Zlepšuje tlakovou schopnost a výkon dodávky vzduchu
Nehořlavý motor
Nevýbušná konfigurace motoru YBF / YBF2
Vhodné pro podzemní použití uhelných dolů za schválených bezpečnostních podmínek
Flexibilní provoz
Kompletní jednotka nebo postupné použití
Odpovídá různým požadavkům na odpor a pomáhá šetřit energii
Způsob instalace
Instalace na podlahu-nebo zavěšená
Přizpůsobí se různým uspořádáním vozovek a prostoru staveniště
Design s nízkou hlučností
Optimalizované proudění vzduchu a struktura regulace hluku
Zlepšuje pracovní prostředí ve stísněných podzemních prostorách
Výkonové parametry
Následující tabulka je uspořádána podle dodaného lisu řady FBD-v datech místního ventilátoru. Konečný výběr modelu by měl vzít v úvahu délku vozovky, odpor potrubí, požadavek na objem vzduchu, napětí a způsob instalace.
Žádný.
Rychlost r/min
Proudění vzduchu m³/min
Celkový tlak Pa
Model motoru
Moc kW
Napětí V
Jmenovitý proud A
č.4.0
2900
136–89
256–2050
YBF90L-2
2×2.2
380/660
4.85/2.79
č.4.0
2900
165–109
375–3040
YBF112M-2
2×4
380/660
8.1/4.7
č.5.0
2900
240–161
325–2540
YBF132S1-2
2×5.5
380/660/1140
11.1/6.4/3.7
č.5.6
2900
324–215
375–3690
YBF160M1-2
2×11
380/660/1140
21.6/12.6/7.2
č.6.3
2900
518–318
640–7310
YBF200L1-2
2×30
380/660/1140
56.9/32.9/18.5
č.8.0
2900
970–560
850–9950
YBF2-280S-2
2×75
380/660/1140
134/77/44.2
č.10.0
1450
1380–800
710–8520
YBF2-280M-4
2×90
380/660/1140
167/96/55.5
č.11.2
1450
1880–1090
850–9930
YBF2-315M-4
2×132
380/660/1140
240/139/80.5
Poznámka: Tato tabulka uvádí reprezentativní modely pro zobrazení stránky. K dispozici je více pracovních bodů od č. 4.0 do č. 11.2 podle průtoku vzduchu, celkového tlaku, výkonu motoru a požadavků na napětí.
Informace o výběru jsou povinné
Délka vozovkyPožadované proudění vzduchuPožadovaný celkový tlakPrůměr potrubíZpůsob instalacePožadavek na napětíMnožství
